Praxisbeispiele und Lessons Learned aus der Systemlandschaft
Wie Unternehmen CAD und PLM wirklich verzahnen – und welche Stolperfallen typische Integrationsprojekte ausbremsen

Konstruktionsdaten entstehen in Siemens NX. Freigaben, Änderungen und Stücklisten laufen über Teamcenter. Und am Ende soll alles nahtlos in ERP und Fertigung landen. In der Theorie ein durchgängiger Prozess – in der Praxis oft ein Flickenteppich aus Schnittstellen, doppelter Datenpflege und Abstimmungsschleifen, die Projekte verzögern.

CAD-/PLM-Integration verspricht genau hier Abhilfe: eine durchgängige Datenkette von der Konstruktion bis zur Fertigung. Doch was bedeutet das konkret – und woran scheitern Integrationsprojekte in der Praxis am häufigsten?

Was CAD-/PLM-Integration in der Praxis bedeutet
CAD-/PLM-Integration bezeichnet die technische und prozessuale Verzahnung von Konstruktionssystemen wie Siemens NX mit dem Product-Lifecycle-Management-System – in vielen Industrieunternehmen Teamcenter mit Active Workspace als Bedienoberfläche. Ziel ist eine einheitliche Datenbasis: Ein Bauteil, eine Struktur, ein Freigabestatus – unabhängig davon, ob ein Konstrukteur, ein Projektleiter oder die Fertigungsplanung darauf zugreift.

In der Systemlandschaft heißt das konkret: Stammdaten, Änderungsmanagement und Freigabeworkflows werden nicht parallel in CAD und PLM gepflegt, sondern konsistent zwischen den Systemen synchronisiert – und von dort an nachgelagerte Systeme wie ERP oder MES weitergereicht.

ERP (Enterprise-Resource-Planning) steuert die kaufmännischen und logistischen Abläufe im Unternehmen – etwa Materialbedarf, Einkauf und Kostenplanung, zum Beispiel in Systemen wie SAP. MES (Manufacturing Execution System) steuert und überwacht die eigentliche Fertigung in Echtzeit – von Arbeitsplänen bis zu Maschinendaten. Beide Systeme benötigen verlässliche Konstruktions- und Stücklisteninformationen aus dem PLM, um reibungslos zu funktionieren.

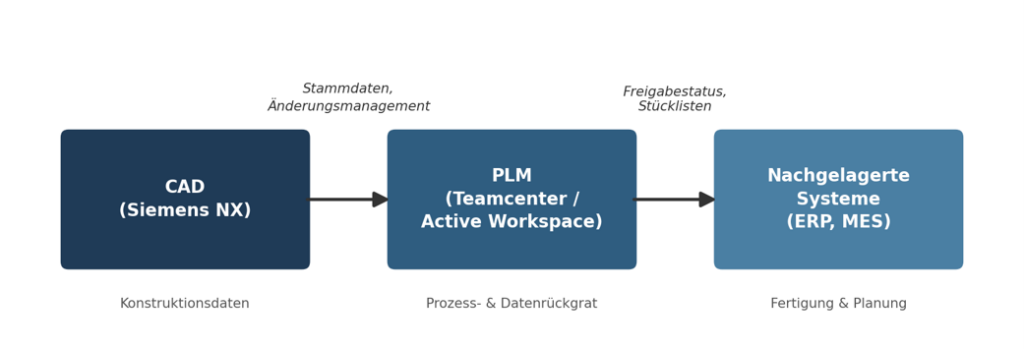

Abb. 1: Durchgängige Datenkette von der CAD-Konstruktion über das PLM-Rückgrat bis zu nachgelagerten Systemen

Wo Integration echten Mehrwert schafft
Gut umgesetzt, verändert CAD-/PLM-Integration nicht nur Systeme, sondern messbar den Arbeitsalltag von Konstruktion und Projektteams.

  • Weniger Medienbrüche: Wenn Konstrukteure Freigabestatus und Änderungshistorie direkt aus NX heraus sehen, entfallen manuelle Abgleiche zwischen CAD-Ablage und PLM-Datenbank – eine der häufigsten Fehlerquellen in gewachsenen Systemlandschaften.
  • Schnellere Freigabeprozesse: Strukturierte Workflows in Teamcenter Active Workspace verkürzen Abstimmungsschleifen, weil Verantwortlichkeiten und Änderungsstände für alle Beteiligten jederzeit nachvollziehbar sind.
  • Bessere Nachvollziehbarkeit: Durchgängige Stücklisten und Versionierung schaffen Transparenz über Produktstrukturen – gerade bei komplexen Baugruppen und Variantenmanagement ein entscheidender Vorteil.
  • Skalierbarkeit über Standorte hinweg: Einmal sauber integrierte Prozesse lassen sich auf weitere Werke oder Teams übertragen, ohne dass jedes Mal neue Insellösungen entstehen.

Lessons Learned: Woran Integrationsprojekte typischerweise scheitern
Technisch ist eine CAD-/PLM-Integration selten das eigentliche Problem. Die Praxis zeigt: Es sind organisatorische und prozessuale Faktoren, die über Erfolg oder Misserfolg entscheiden.

  • Prozesse werden nicht mitgedacht: Wird nur die Technik migriert, ohne bestehende Konstruktions- und Freigabeprozesse zu hinterfragen, überträgt sich die alte Komplexität eins zu eins in die neue Systemlandschaft.
  • Unterschätzter Aufwand für Stammdatenqualität: Historisch gewachsene CAD-Strukturen enthalten Inkonsistenzen, die vor einer Integration bereinigt werden müssen – sonst wandern Altlasten direkt ins neue PLM-System.
  • Fehlende Akzeptanz in der Konstruktion: Neue Workflows in Active Workspace scheitern häufig nicht an der Software, sondern daran, dass Anwender den Mehrwert im Arbeitsalltag nicht erleben – gezielte Schulung und Begleitung sind hier entscheidend.
  • Schnittstellen als Nachgedanke: Wird die Anbindung an ERP oder MES erst spät im Projekt betrachtet, entstehen Sonderlösungen, die spätere Releasewechsel unnötig erschweren.

Praxisbeispiel: Teamcenter Active Workspace-Einführung bei einem Nutzfahrzeughersteller
Ein Unternehmen aus der Nutzfahrzeugbranche stellte im Rahmen eines größeren PLM-Projekts von einer klassischen Teamcenter-Oberfläche auf Active Workspace um – mit dem Ziel, Konstruktions- und Freigabeprozesse über mehrere Standorte hinweg zu vereinheitlichen.

Statt eines reinen Software-Rollouts wurde die Einführung als fachlich geführtes Projekt aufgesetzt: Bestehende Freigabe- und Änderungsprozesse wurden vor der technischen Umstellung analysiert und vereinfacht, Schulungsunterlagen und E-Learning-Module speziell auf die neuen Workflows zugeschnitten, und ein kleines Team aus erfahrenen Anwendern begleitete den Rollout als erste Ansprechpartner in den Fachabteilungen.

Ergebnis: Die Zahl der manuellen Rückfragen zu Freigabestatus und Stücklisten ging spürbar zurück, da Informationen erstmals durchgängig und für alle Beteiligten einheitlich sichtbar waren. Die begleitende Schulung sorgte zudem dafür, dass die neuen Prozesse von Anfang an akzeptiert und aktiv genutzt wurden – statt nach der Einführung schrittweise wieder in alte Gewohnheiten zurückzufallen.

Fazit: Integration ist ein Prozess-, kein reines IT-Thema
CAD-/PLM-Integration entfaltet ihren Wert erst, wenn Technik, Prozesse und Menschen gemeinsam gedacht werden. Die entscheidende Frage lautet nicht „Welches System integrieren wir?“, sondern: „Welcher Prozess soll dadurch wirklich besser werden?“

  • Saubere Stammdaten: Grundvoraussetzung für jede belastbare Integration
  • Prozesse vor Technik: bestehende Workflows kritisch hinterfragen, bevor sie digitalisiert werden
  • Begleitung statt Rollout: Schulung und fachliche Unterstützung entscheiden über nachhaltige Akzeptanz

Für Industrieunternehmen bedeutet das: Investitionen in CAD-/PLM-Integration zahlen sich dann aus, wenn sie eng an die eigene Systemlandschaft, bestehende Prozesse und die Menschen angepasst sind, die täglich damit arbeiten – begleitet von erfahrenen CAD- und PLM-Consultants.
